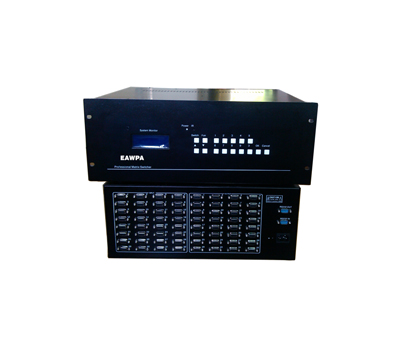

產品特性：
·路由規格： 8進8出 16進16出32進32出等，
·VGA電腦信號輸入；VGA電腦信號輸出,可完全交叉切換；
·采用最新32位ARM9內嵌式處理器；
·支持快速切換操作，操作更加簡易快捷。
·450MHz帶寬。
·獨立的VGA輸入、輸出端子，采用15針HD母接口支持各種RGB、VGA、信號源，音頻信號端采用5 位鳳凰接口。
·音頻信號類型有：立體聲，平衡或非平衡接法。
·可機架安裝的1-6U金屬機箱。
·自主開發高分辨率顯示設計電路
·采用美國ADI高帶寬芯片,高性能的圖像處理及信號長矩離傳輸失真增益補償技術，使圖像信號長距離傳輸高保真輸出。
·采用數字同步識別處理技術
·內置輪循切換功能，能任意設定間隔時間和通道
·內置16組場景存儲功能，能直接在面板或者紅外線遙感操作
·采用可編程邏輯陣列電路，任意交互切換，性能更穩定；
·設備采用鋁合金面板后面板制作，超大藍底高亮光LCD液晶顯示；
·特有TCP/IP網絡控制管理功能，能通過以太網控制；(可選配) ；
·采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；
·全貼片SMD工藝，特有ESD靜電保護功能；
·本產品帶有斷電現場切換記憶保護、LCD液晶顯示、音視頻同步或分離異步切換等功能
·設計中采用容錯技術和獨創的“RFIf2”第二代射頻濾波抗干擾技術，有效的保證了通信的可靠性，
·具有紅外遙控功能和RS-232通信功能，用戶可以方便的完成演示過程中的信號切換；
·兼容市場所有同類產品的代碼和指令；兼容控制設備（如：愛思創、快捷、淳中等中控）配合使用；
·高品質、大批量生產，有較高的兼容性和穩定性，
·可設置ID地址實現多機級聯，最多可以級聯300臺矩陣
·采用全導電鋁質機箱設計，能有效的屏蔽干擾信號，保證設備在有磁場干擾的環境中正常行。
·國際通用寬電壓設計，可適應交流100～240V，50/60Hz；
技術參數
|
增益 |
0dB |
|
帶寬 |
450MHz (-3dB),滿載，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
亮色度干擾(多通道對一通道串?dāng)_和) |
-55dB @10 MHz， -40dB @100 MHz |
|
微分相位I/0S |
<1.28度，3.58MHz |
|
微分相位誤差 |
0.1度, 3.58-4.43MHz |
|
微分增益誤差 |
0.1%, 3.58-4.43MHz |
|
最大傳播延時 |
5Ns(±1nS) |
|
切換速度 |
≤180ns |
|
信號類型 |
VGA計算機信號 |
|
同步信號 |
|
|
輸入/輸出信號類型 |
TTL |
|
輸入電平 |
0V-5.0Vp-p:4.0v |
|
輸出電平 |
TTL: 5Vp-p |
|
輸入阻抗 |
510Ω |
|
輸出阻抗 |
75 Ω |
|
極性 |
正或負（與輸入完全一致） |
|
控制類型 |
|
|
串行控制接口 |
RS-232，9針母D型接口 |
|
波特率與協議波特率 |
9600 |
|
數據位 |
8位 |
|
停止位 |
1，無奇偶校驗位 |
|
串行控制口結構 |
2=TX，3=RX，5=GND |
|
以太網控制接口 |
RJ-45母接口（可選控制接口配件） |
|
以太網控制協議 |
TCP/IP |
|
以太網控制速率 |
自適應10M或100M,全雙工或半雙工 |
|
溫 度 |
儲存、使用溫度: -20° ~ 70°C |
|
機箱尺寸 |
W482.6xH310.3xD282 |
|
產品重量 |
約13kg |
|
平均故障間隔時間 |
30,000 小時 |
|
功耗 |
30W |
|
質 保 |
1年免費保修,終生維護 |
|
濕 度 |
儲存、使用濕度:10% ~ 90%） |
|
規 格 |
|
|
電源 |
100VAC ~ 260VAC, 50/60 Hz, 國際自適應電源 |
|
功率 |
≤20W-40W |
|
視頻輸入 |
|
|
信號類型 |
VGA計算機信號 |
|
接口 |
VGA15HDF接口 |
|
信號強度 |
1V p-p ： Y成分視頻、S-video，復合視頻； 0.7V p-p： VGA（電腦信號）；0.3V p-p： R-Y 與B-Y成分視頻、 S-video |
|
最小電平 |
0.5Vp-p |
|
最大電平 |
1.0Vp-p |
|
阻抗 |
75Ω |
|
回波損耗 |
-30Db@5MHz |
|
視頻輸出 |
|
|
信號類型 |
VGA計算機信號 |
|
接口 |
VGA15HDF接口 |
|
輸出電平 |
2.0V p-p |
|
阻抗 |
75Ω |
|
回波損耗 |
<-30dB@5MHz |
|
直流補償 |
最大±5mV |
|
音頻信號 |
|
|
增率 |
0 dB |
|
頻率響應 |
20 Hz ~ 20 kHz, |
|
總諧波失真+噪聲 |
0.05% @ 1 kHz （額定電壓下） |
|
共態抑制比（CMRR） |
（CMRR） >75dB @: 20 Hz ~ 20 kHz |
|
音頻輸入 |
|
|
信號類型 |
平衡立體聲 |
|
接口 |
5 位鳳凰接口 |
|
增 益 |
0 dB |
|
頻率響應 |
20 Hz ~ 20 kHz, |
|
總諧波失真 噪聲 |
0.03% @ 1 kHz （額定電壓下） |
|
信噪比（S/N） |
>90dB |
|
立體聲分離度 |
>80dB @ 1 kHz |
|
共態抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
信號類型 |
立體聲，平衡 或不平衡接法 |
|
阻 抗 |
輸入：>10 kΩ（平衡或/ 非平衡接法）輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
|
最大電平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
音頻輸出 |
|
|
信號類型 |
平衡立體聲 |
|
接口 |
5 位鳳凰接口 |
|
阻抗 |
>50Ω |
|
最大電平 |
+21dBu |
